一．   相關器件

1.  MB9BF516N：富士通高性能cortex-M3內核ARM芯片。

1)  144MHz主頻；

2)  64K片內RAM

3)  512K 高可靠性?xún)戎?/span>flash，讀取速度快，保密性能強，另外片內還集成一片32K的work Flash，可以作為數據存儲器使用；

4)  典型特點自帶USB外設，有HOST和Device特性；

2.  ADS1232：為德州儀器(TI)推出的24bit高精度ADC。它集成了板上低噪聲可編程增益放大器（PGA），包含一個3階調制器和一個4階數字濾波器及內部振蕩器，從而為橋接傳感器應用提供完整的前段解決方案，其主要特點如下：

1)  具有完整的前端，不需要外置放大電路

2)  高達23.5位的高精度分辨率

3)  板上低噪聲可編程增益放大器

4)  可選10sps或80sps的數據測量

二．   方案特點

1.  該方案采用TI的高精度24位AD轉換器，內置可編程增益放大器，簡化前端信號的放大電路。

2.  高性能ARM芯片MB9BF516N，內置USB外設，可以實現host和device的切換，方便收銀秤和電腦、U盤等外設的通信。

3.  集成富士通的高性能熱敏打印機芯FTP-628MCL101，可以實現收銀票據的打印。

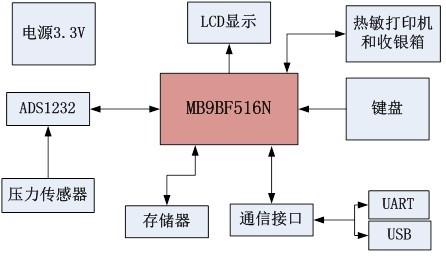

三．   原理框圖
